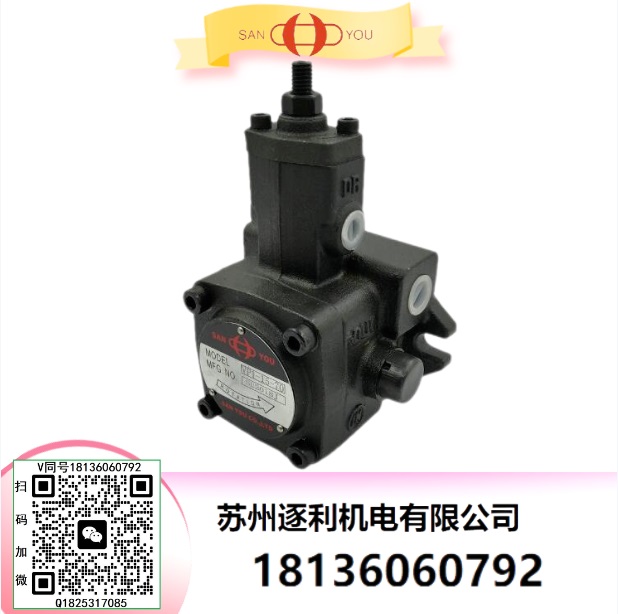

臺灣SANYOU三友油泵VP1/VP2-30-70 12 15 20 40 35 55 變量葉片泵
教你如何設計液壓元件試驗臺
液壓試驗臺的原理是由液壓泵將油箱中的液壓油增壓經過液壓系統,供給被試液壓元件,通過調節各液壓控制閥達到被試元件所需要的試驗狀態,測試記錄其性能。爲了滿足被試元件的試驗要求,就要根據液壓標準按不同的液壓原理進行技術選型設計。在試驗臺的選擇方面需要重視以下問題:
第一,明確試驗臺的******被試元件;
第二,明確試驗臺的各項試驗參數,例如,試驗臺的系統油液過濾精度、******壓力、******流量,可調范圍等;
第三,綜合以上兩點,最后明確該試驗臺的配置情況,并據此確定試驗臺的試驗原理。試驗臺分單一元件專用試驗臺和多種液壓元件綜合試驗臺。結構設計分整體和分體試驗臺。整體試驗臺的優點是設備比較緊湊,占地面積小,使用方便。缺點是油源機組不能隔離,噪聲比較大。分體試驗臺的優點是油源機組可隔牆設計,減少聲音。缺點是要現場配管施工,造價較高。不同的配置(如采用進口元器件或國産元器件)、壓力的高低、流量的大小以及不同的結構等,也決定了試驗臺的價格的高低。如果明確了液壓元件試驗臺用途的液壓原理,接下來便需要認真考慮通過何種途徑將液壓原理拆分爲組成液壓元件試驗臺所必須的實物構成部分。
在本質上來講,以上考慮的過程便是液壓元件試驗臺設計思路的形成過程。至此,可以將以上設計思路分解爲以下幾個環節:明確液壓原理→進行原理拆分→配置實物構成部分→實物組成→液壓元件試驗臺成型。
2.液壓元件試驗臺的配置布局筆者結合自己的經驗,在液壓元件試驗臺進行分析和研究之后,建議將液壓元件試驗臺進行如下劃分比較合理、簡單:
2.1多功能試驗操作臺多功能試驗操作臺將被試件連接基闆、手動操作手柄、外接油口以及指針式(或者數字式)儀表等設備進行集成。該操作平臺在整個液壓元件試驗臺中占有非常重要的地位,同時由于該操作平臺是試驗臺的核心部分,因而也發揮著非常關鍵的作用。例如,爲了保證整個液壓元件試驗臺具有良好的視覺觀感,對多功能試驗操作臺進行設計時就必須要確保其美觀耐看;同時,液壓元件試驗臺的功能是否完善、機電配合是否流暢、人機關系操作是否科學等等均會在該操作平臺得到體現。通俗來講,多功能試驗操作臺對整個液壓元件試驗臺的作用,就相當于人臉對人的作用,因此在設計時必須要細緻、合理,充分體現人性化要求。
2.2被試元件的共用油源系統該系統主要集成油箱、管路、閥塊、主泵機組、補油泵機組和控制泵機組及冷卻器,加熱器等,可以根據不同需求進行配置。這是一個可隔離可隱蔽的設計部位,它是給各類液壓被試元件提供液體流量,滿足被試元件功率大小的部分,也是提供補油、控制及冷卻存油散熱除污的地方。設計時可考慮隔牆設計或房間設計。
2.3馬達試驗專用架體被試泵及馬達臺架,扭矩儀,被試油缸臺架及被試閥安裝架等被試元件專用臺架,它將被試馬達、扭矩儀和加載泵,電機,控制閥等元件連接在一起,組成一個功能系統,在試驗時該液壓系統提供壓力流量及檢測功能,驅動被試元件動作,體現被檢測參數,完成試驗機能。
2.4液壓泵試驗專用架體被試泵安裝架、扭矩儀、電機。這也是被試元件專用臺架,它是將被試液壓泵、扭矩儀和電機組合在一起,利用出口調壓的原理,測試液壓泵容積效率和機械效率性能。
葉片泵:
DVP-12 DVP-12-70 DVP-15 DVP-15-70 DVP-20 DVP-20-70 DVP-20-70-10 DVP-30 DVP-30-70 DVP-30-70-10 DVP-40 DVP-40-70
VP1-12-20 VP1-12-35 VP1-12-55 VP1-12-70 VP1-15-20 VP1-15-35 VP1-15-55 VP1-15-70 VP1-20-20 VP1-20-35
VP1-20-55 VP1-20-70 VP1-40-55 VP2-30-20 VP2-30-35 VP2-30-55 VP2-30-70 VP2-40-20 VP2-40-35 VP2-40-55
VP2-40-70
雙聯葉片泵:
YVP-15-35-20 YVP-15-55-20 YVP-15-70-20 YVP-20-35-20 YVP-20-55-20 YVP-20-70-20 YVP-30-35-20
YVP-30-55-20 YVP-30-70-20 YVP-40-35-20 YVP-40-55-20 YVP-40-70-20
擺線泵:
NLP TOP2MY1500 NLP TOP2MY200 NLP TOP2MY400 NLP TOP2MY750
TOP203HB TOP203HB-VB(附調壓閥) TOP204HB TOP204HB-VB(附調壓閥) TOP206HB TOP206HB-VB(附調壓閥)
TOP208HB TOP208HB-VB(附調壓閥) TOP210HB TOP210HB-VB(附調壓閥) TOP212HB TOP212HB-VB(附調壓閥)
TOP216HB TOP216HB-VB(附調壓閥) TOP220HB TOP220HB-VB(附調壓閥)
油泵電機:
0.75kw+VP15平鍵 0.75+vp15花鍵 0.75kw+VP20平鍵 0.75+vp20花鍵 1.5kw+VP15平鍵 1.5kw+vp15花鍵9齒 1.5kw+VP20平鍵 1.5kw+VP20花鍵 0.75kw+VP08平鍵 0.75kw+VP12平鍵 1.1kw+vp15平鍵 1.1kw+vp20平鍵 1.5kw+VP30平鍵 1.5kw+vp30花鍵9齒 2.2KW+VP30平鍵 2.2kw+vp30花鍵9齒 2.2Kw+VP40平鍵 4kw+vp40平鍵 2.2kw+vp40花鍵9齒 0.37kw+cbb油泵 0.75KW-VP20(12.7軸) 0.75KW-VP20(15.875軸 0.75KW-VP20(7齒小花) 0.75KW-VP20(9齒大花) 0.75KW-HGP/1A 0.75KW-HGP/2A 1.5KW-VP20(12.7軸) 1.5KW-VP20(15.875軸) 1.5KW-VP20(7齒花鍵) 1.5KW-VP20(9齒花鍵) 1.5KW-HGP/1A 1.5KW-HGP/2A 1.5KW-CBN 1.5KW-PV2R1 1.5KW-VP30/40 1.5KW-VP30/40(花鍵) 2.2KW-VP30/40 2.2KW-VP30/40(花鍵) 2.2KW-HGP/2A 2.2KW-HGP/3A 2.2KW-PV2R1 2.2KW-CBN 4KW-HGP/2A 4KW-HGP/3A 4KW-CBN 4KW-PV2R1 4KW-VP30/40 5.5KW-HGP/3A 5.5KW-PV2R1 5.5KW-PV2R2 5.5KW-CBN 5.5KW-VP30/40 7.5KW-PV2R1 7.5KW-PV2R2 7.5KW-HGP-3A 7.5KW-CBN
0.75KW-VP20(12.7軸) 0.75KW-VP20(15.875軸 0.75KW-VP20(7齒小花) 0.75KW-VP20(9齒大花) 0.75KW-HGP/1A 0.75KW-HGP/2A 1.5KW-VP20(12.7軸) 1.5KW-VP20(15.875軸) 1.5KW-VP20(7齒花鍵) 1.5KW-VP20(9齒花鍵) 1.5KW-HGP/1A 1.5KW-HGP/2A 1.5KW-CBN 1.5KW-PV2R1 1.5KW-VP30/40 1.5KW-VP30/40(花鍵) 2.2KW-VP30/40 2.2KW-VP30/40(花鍵) 2.2KW-HGP/2A 2.2KW-HGP/3A 2.2KW-PV2R1 2.2KW-CBN 4KW-HGP/2A 4KW-HGP/3A 4KW-CBN 4KW-PV2R1 4KW-VP30/40 5.5KW-HGP/3A 5.5KW-PV2R1 5.5KW-PV2R2 5.5KW-CBN 5.5KW-VP30/40 7.5KW-PV2R1 7.5KW-PV2R2 7.5KW-HGP-3A 7.5KW-CBN
1/2HP電機(400W)
1HP電機(750W)
2HP電機(1500W)
